Verbindungstechnik KAN-therm-Inox-M (Edelstahl)

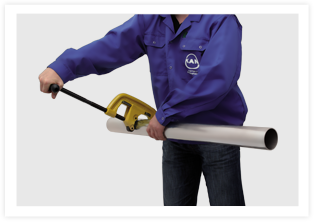

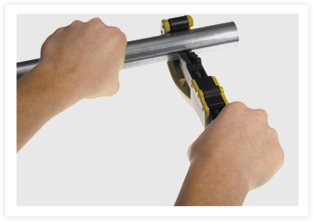

1. Die Rohre sollen quer zur Rohrachse mittels Scheiben-Rohrabschneiders geschnitten werden.  Andere Werkzeuge, wie Hand- und Elektrosägen zum Schneiden von Kohlenstoffstahl oder rostbeständigem Stahl können verwendet werden, soweit der rechtwinklige Schnitt und die saubere Schnittfläche gewährleistet sind. Angeschnittene Rohrstücke dürfen nicht gebrochen werden. Zum Schneiden sollen keine Brenner oder Schneidescheiben verwendet werden. Bei Planung der Schnittlänge soll die Tiefe berücksichtigt werden, auf welche das Rohr in das Profil eingesteckt wird.

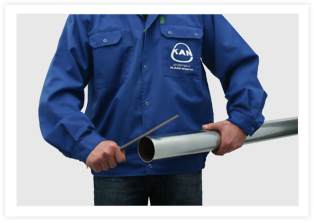

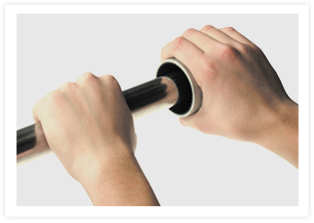

2. Mittels eines manuellen oder elektrischen Kantenfasegeräts (bei größeren Durchmessern halbrunde Pfeile für Stahl) die Außen- und Innenoberfläche des geschnittenen Rohrs fasen und entgraten, damit der O-Ring bei der Montage nicht beschädigt werden kann. Auch die Feilspäne sollen von Außen- und Innenbereichs des Rohrs aufgrund des Risikos der Punktkorrosion entfernt werden.

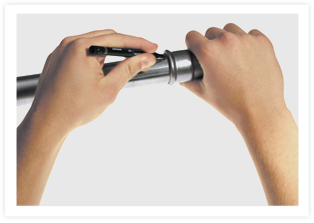

3. Um die entsprechende Festigkeit der Verbindung zu erreichen, soll die entsprechende Tiefe beim Einstecken des Rohrs in das Profil gewährleistet werden. Die erforderliche Tiefe am Rohr (oder am Profil mit offenen Ende) markieren. Nach der Verpressung muss die Markierung direkt an der Profilkante sichtbar sein.

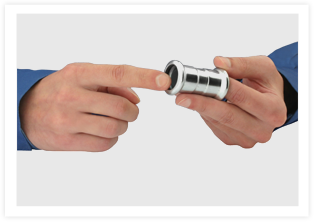

4. Vor der Montage soll eine Sichtkontrolle der O-Rings auf Vorhandensein und Zustand vorgenommen werden. Vergewissern Sie sich Sie auch, dass keine Feilspäne oder andere Verschmutzungen am Rohr und Profil vorhanden sind, welche die Dichtung beim Einstecken des Rohrs verursachen könnten.  Vergewissern Sie sich, dass der Abstand zwischen zwei folgenden Profilen den kleinsten zulässigen Abstand nicht unterschreitet.

5. Vor dem Verpressen das Rohr ins Profil auf die markierte Tiefe axial einstecken (leichte Drehbewegung ist zulässig). Verwendung von Ölen, Schmierstoffen, Fetten zur Erleichterung des Einsteckens des Rohrs ist verboten (zulässig ist Wasser oder Seifenlauge – empfehlenswert bei Druckprobe mit Druckluft).  Bei gleichzeitiger Montage von mehreren Verbindungen (Rohre in Profile einstecken) muss vor jedem Verpressen der Verbindung die am Rohr markierte Einstecktiefe kontrolliert werden.

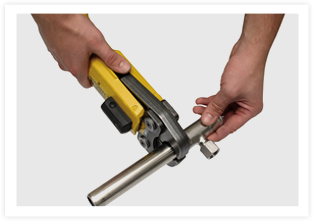

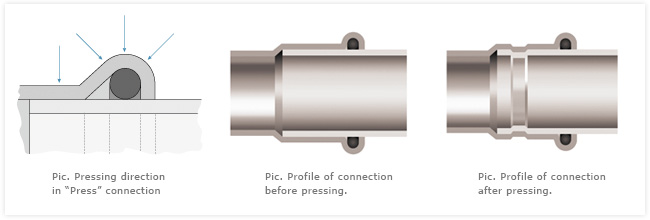

6. Vor Beginn der Verpressung sollen die Werkzeuge auf ordnungsgemäßen Zustand geprüft werden. Empfehlenswert sind ultraPRESSen und ultraPRESSbacken des Systems KAN-therm. Das gewählte Backenmaß muss zum Durchmesser der Verbindung passen.  Die ultraPRESSbacke soll an der Muffe so aufgelegt werden, dass ihr  Profil den O-Ring-Sitz in der Muffe genau umfasst (gewölbter Bereich des Profils).  nach Einschalten der ultraPRESSe erfolgt die Verpressung automatisch und kann nicht gestoppt werden. Falls die Verpressung aus einem Grund unterbrochen wird, muss die Verbindung abgebaut (ausgeschnitten) und erneut verpresst werden.

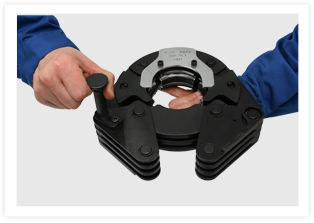

6.1. Zum Verpressen von drei größten Durchmessern (64; 76,1; 88,9; 108) werden spezielle vierteilige Backen und die ultraPRESSe der Marke Klauke oder Novopress verwendet. Nach Entnahme der Backen aus dem Koffer sollen die Backen durch Herausnahme des speziellem Bolzens entsichert und dann zerlegt werden.

.

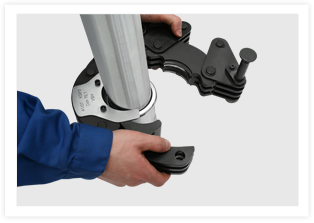

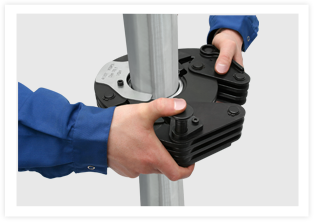

6.2. Die zerlegte Backe wird auf das Profil gelegt. Die Backe hat eine spezielle Rille, in welche der Profilkragen eingepasst werden muss. Achtung: Das Schild mit aufgedruckter Backengröße (in der Abbildung zu sehen) muss sich immer auf der Rohrseite befinden.

6.3. Nach der korrekten Montage der Backe am Profil soll die Backe durch Einschieben des Bolzens bis zum Anschlag gesichert werden. Jetzt ist die Backe zur Verbindung mit der ultraPRESSe bereit.

.

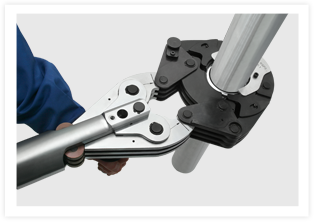

6.4. Die ultraPRESSe muss mit der Backe wie abgebildet verbunden sein. Es muss unbedingt beachtet werden, dass die Klemmarme des Geräts bis zum Anschlag in speziellen Positionen der Backe eingesteckt sind. Die Positionen der max. Einsteckung sind an den Gerätearmen markiert. Die so angeschlossene ultraPRESSe kann zur Durchführung der vollständigen Verpressung gestartet werden.

.

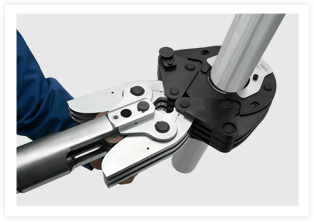

6.5. Nach dem Einschalten der ultraPRESSe erfolgt die Verpressung automatisch und kann nicht gestoppt werden. Falls die Verpressung aus einem Grund unterbrochen wird, muss die Verbindung abgebaut (ausgeschnitten) und erneut verpresst werden. Nach dem Verpressen kehrt die ultraPRESSe zur Ausgangsposition automatisch zurück. Dann die Arme der ultraPRESSe aus der backe ziehen. Um die Backe vom Profil abzunehmen, muss sie durch Herausziehen des Bolzend wieder entsichert und zerlegt werden.  Die Backen sollen in Koffern im gesicherten Zustand aufbewahrt werden– verriegelt.
