Verbindungstechnik

Als Hauptverbindungsverfahren für PEXCc und PE-RT im Rahmen von KAN-therm Push dient die Klemmtechnik mit axial aufgeschobenem Messingring. Die Verbindung wird gefertigt, indem die erweiterte Ende der Rohr an das Fitting angedrückt wird und dann der Messingring aufgeschoben wird. Das Rohrmaterial ist in die Fiiting-Kerben eingepresst, also die ganze Fläche des Anschlusses ist gedichtet und dies garantiert die hervorragende Dichtheit und Festigkeit der Installation. Bei dieser Technik sind keine zusätzliche Dichtungen, z.B. O-Ringe erforderlich. Sie hat noch ein von Vorteil – sie ist menschenfehlerunempfindlich.

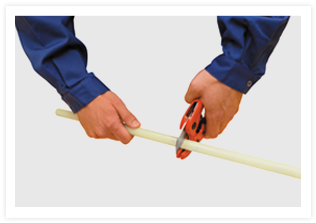

1. Das Rohr PEXCc oder PE-RT soll mit den Scheren für Kunststoffrohre senkrecht zu der Achse auf entsprechende Länge zugeschnitten werden.

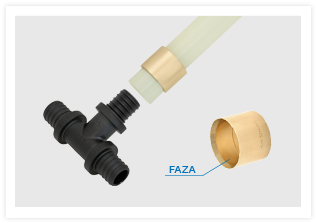

2. Den Ring an das Rohr seitens Fitting mit gefaster Ende innen anbringen.

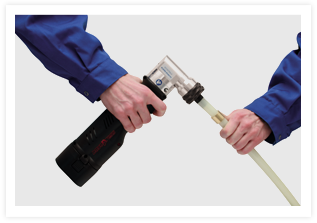

3. Akku- oder Handspreizvorrichtung mit dem Kopf von entsprechendem Durchmesser ausrüsten. Die Spreizung (Aufweitung) des Rohr mit der Spreizvorrichtung kann dreiphasig erfolgen.

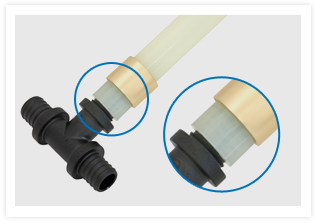

4. Direkt (!) nach der Aufweitung das Fitting in das Rohr bis zu letzter Verdickung an dem Fittingsstutzen einschieben (das Rohr nicht bis zu dem Formstückflansch schieben).

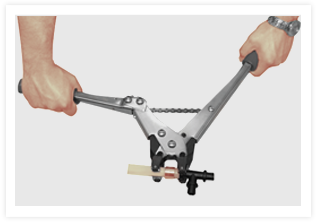

5. Vor dem Einschieben die ultraPRESSbacken mit entsprechenden Einsätzen ausstatten. Den Ring mit
Handpresszangen einschieben …

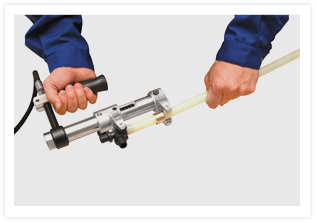

ultraPRESSzangen mit Fußantrieb einschieben ... … oder mit den hydraulischen.

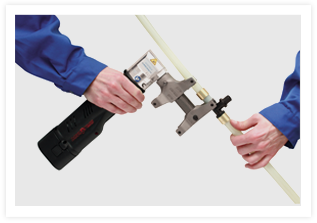

…oder mit den Akku-ultraPRESSzangen einschieben

Die Formstücke sind nur an den Flanschen zu greifen. Zwei Ringe pollen nicht gleichzeitig eingeschoben werden.

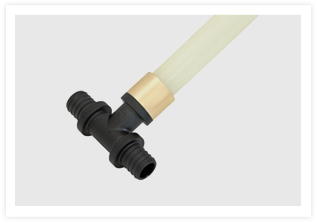

6. Die Verbindung ist für die Druckprobe fertig.
